Mô tả sản phẩm

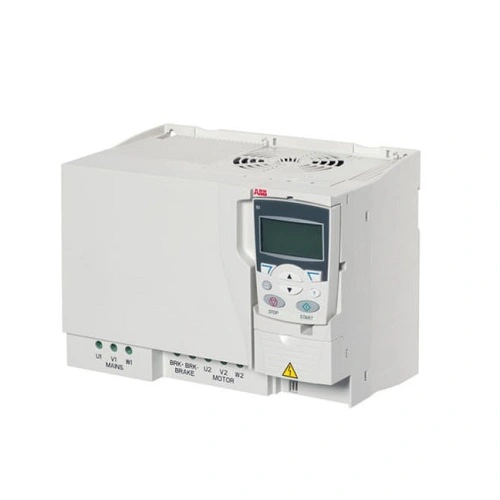

1. Thông số kỹ thuật – ABB ACS355-03E-38A0-4
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | ACS355-03E-38A0-4 |
| Dòng sản phẩm | ABB ACS355 series |
| Điện áp đầu vào | 3 pha 380 – 480 VAC (±10%) |
| Dòng điện đầu ra định mức | 38.0 A |
| Công suất motor hỗ trợ | ~ 18.5 – 22 kW (phụ thuộc vào chế độ tải) |
| Tần số đầu ra | 0 – 500 Hz |
| Công suất tối đa | Động cơ 3 pha, hiệu suất IE2/IE3 – tải nặng (HD) hoặc tải nhẹ (ND) |
| Tần số sóng mang (PWM) | Lên đến 16 kHz |
| Phương pháp điều khiển | - Scalar (V/f) - Sensorless Vector Control (SLVC) - Torque control |
| Quá tải | - 150% dòng định mức trong 60 giây (HD) - 110% trong 60 giây (ND) |
2. Giao tiếp & I/O tích hợp
| Ngõ vào số (DI) | 5 ngõ vào số (PNP/NPN, 24VDC) |
|---|---|
| Ngõ vào analog (AI) | 2 ngõ: 1 × 0–10V / -10–10V, 1 × 4–20mA |
| Ngõ ra số (DO) | 1 ngõ transistor |
| Ngõ ra relay (RO) | 1 relay (NO/NC tùy chọn) |
| Ngõ ra analog (AO) | 1 AO: 0–10V hoặc 0–20 mA |
| Truyền thông RS-485 | Tích hợp Modbus RTU qua cổng RJ45 (hoặc cổng screw-type tùy phiên bản) |
| Cổng điều khiển | HMI tích hợp hoặc tách rời (Assistant Control Panel / Basic Panel) |
3. Kích thước và trọng lượng (tham khảo)
| Kích thước (W × H × D) | 190 × 420 × 232 mm |
|---|---|
| Trọng lượng | ~ 8.0 – 9.0 kg |
| Kiểu gắn | Gắn tủ điện (wall-mounted), tản nhiệt tự nhiên và bằng quạt |
| Cấp bảo vệ | IP20 (có thể tùy chọn cover để đạt IP21 hoặc cao hơn) |
4. Tính năng nổi bật
-
Micro PLC tích hợp: lập trình logic điều khiển đơn giản bằng trình chỉnh tham số
-
Tích hợp chức năng an toàn STO (Safe Torque Off) tiêu chuẩn SIL2
-
Chế độ điều khiển mô-men (Torque Control) dùng cho máy kéo, trộn, cuộn
-
Tự động dò tốc độ motor (flying start)
-
Tự động reset lỗi, giới hạn dòng, khởi động mềm
-
Auto-tuning động cơ để tăng độ chính xác khi điều khiển
-
Brake chopper tích hợp – hỗ trợ hãm bằng điện trở
