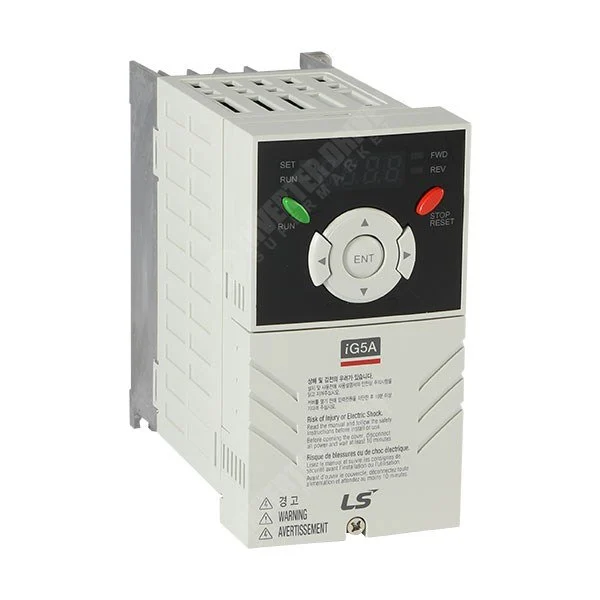

Biến tần LS-IG5A

Liên hệ

Mã sản phẩm

G5A

Thông số

Công suất 0.4–22kW, điện áp 1 pha/3 pha 220V hoặc 3 pha 380V, tần số ngõ ra 0.1–400Hz, điều khiển V/f và vector không cảm biến.

Mô tả

iG5A là dòng biến tần công nghiệp nhỏ gọn và mạnh mẽ của LS, hỗ trợ điều khiển vector không cảm biến, điều khiển PID tích hợp, nhiều chế độ bảo vệ và chức năng phanh/giảm năng lượng. Nó phù hợp để điều khiển quạt, bơm, băng tải, máy cnc nhỏ, thang nâng… tại các môi trường công nghiệp yêu cầu hiệu năng và linh hoạt cao.

Tư vấn

0382 637 214

Mô tả sản phẩm

1. Thông số kỹ thuật chính – LS iG5A Series

Thông số	Chi tiết
Dòng sản phẩm	LS iG5A Series
Công suất hỗ trợ	0.4 kW – 22 kW
Nguồn cấp	- 1 pha 200–230V (đến 2.2 kW) - 3 pha 200–230V và 380–480V (tới 22 kW)
Tần số đầu ra	0.1 – 400 Hz
Tần số sóng mang	1 – 15 kHz (có thể điều chỉnh)
Điều khiển tốc độ	- V/f Control - Sensorless Vector Control (SLV)
Khả năng quá tải	- 150% dòng định mức trong 60 giây
Tích hợp PID	Có
Phương pháp khởi động	Tự động dò tốc độ (flying start), khởi động mềm

2. Ngõ vào / Ngõ ra và truyền thông

Ngõ vào số (DI)	5 kênh (24VDC, logic NPN hoặc PNP tùy chọn)
Ngõ vào analog (AI)	1 AI: 0–10V hoặc 4–20mA (có jumper chọn chế độ)
Ngõ ra số (DO)	1 ngõ ra transistor (báo trạng thái hoặc lỗi)
Ngõ ra relay (RO)	1 relay đa chức năng (NO/NC tùy chọn)
Ngõ ra analog (AO)	1 AO: 0–10V hoặc 4–20mA (giám sát dòng, tần số, tốc độ...)
Truyền thông RS485	Modbus RTU (tích hợp sẵn)
Bàn phím (Keypad)	LED 4 số (gắn liền hoặc rời, có thể copy thông số giữa biến tần)

3. Kích thước & trọng lượng (tham khảo)

Công suất	Nguồn cấp	Kích thước (WxHxD mm)	Trọng lượng
0.75 kW	1 pha 220V	85 × 160 × 135	~1.1 kg
2.2 kW	3 pha 220V	100 × 180 × 145	~1.6 kg
5.5 kW	3 pha 380V	140 × 220 × 165	~3.0 kg
11 – 15 kW	3 pha 380V	200 × 300 × 200	~7.5 – 10 kg

4. Tính năng nổi bật

Auto-tuning (SLV tuning): tự động nhận dạng tham số động cơ
Flying start: khởi động lại từ tốc độ hiện tại mà không dừng động cơ
Tự động reset lỗi: cấu hình được số lần và thời gian giữa các lần reset
Chức năng khóa tham số bằng mật khẩu
Multi-speed: điều khiển nhiều cấp tốc độ bằng ngõ vào số
Brake chopper tích hợp (ở các model <7.5kW) – hỗ trợ dừng nhanh bằng điện trở hãm
