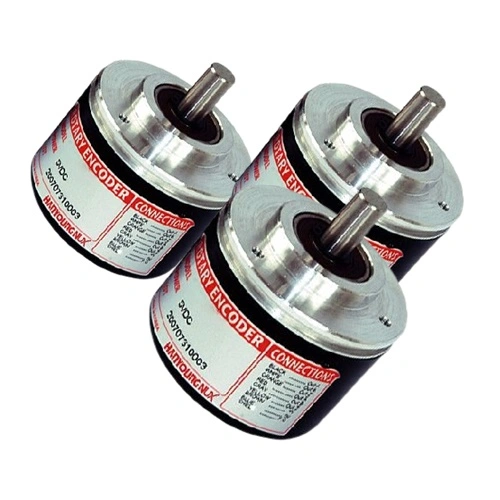

Mô tả sản phẩm
1.Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Đường kính thân | Ø50 mm |
| Đường kính trục | Ø8 mm |
| Độ phân giải | 30 xung/vòng |
| Tần số đáp ứng tối đa | 300 kHz |
| Tốc độ quay tối đa | 5 000 rpm |
| Mô-men khởi động | ≤ 80 gf·cm (~0.00686 N·m) |
| Nguồn cấp | 12–24 VDC (Totem-pole output) |
| Đầu ra tín hiệu | Pha A, B, Z – Totem-pole |
| Dòng tải tối đa | 30 mA (≤ 30 VDC) |
| Điện áp dư thấp nhất (Low) | ≤ 0.4 V |
| Dòng tiêu thụ | ~60 mA tối đa khi không tải |
| Tốc độ đáp ứng tín hiệu | Riser time < 1 µs (1.5 m cáp với tải sink 10 mA) |
| Tốc độ đáp ứng tối đa | 300 kHz (theo tài liệu hãng HE-series) |
| Bảo vệ vỏ | IP50 |
| Trọng lượng | ~200 g |
| Cáp dẫn | Cáp dù có chống nhiễu, dài 1.5–2 m |
2.Đặc tính cơ – điện
-
Mô-men quay thấp cho phép khởi động nhẹ nhàng và ít làm tải hệ thống.
-
Ứng phó tốt với tốc độ cao nhờ tần số đáp ứng đến 300 kHz, tương đương tốc độ quay 5 000 rpm.
-
Đầu ra Totem-pole cho tín hiệu sạch, tương thích tốt với nhiều PLC, driver.
-
Trụ trục Ø8 mm + cáp shield giúp dễ lắp đặt và giảm nhiễu điện mạnh.
3.Lưu ý khi sử dụng
-
Giảm rung, va chạm mạnh: tránh gây sai xung do khe quang hoặc bộ mã hóa bị lệch
-
Tín hiệu cần cáp shield và nối đất đúng để tránh nhiễu và sai xung.
-
Kết nối đúng cực và cáp nguồn theo sơ đồ nhà sản xuất (tham khảo datasheet HE-series)
-
Không tháo rời: các bộ mã hóa HE sử dụng chi tiết quang cực kỳ chính xác, nên tự sửa có thể ảnh hưởng chất lượng.
