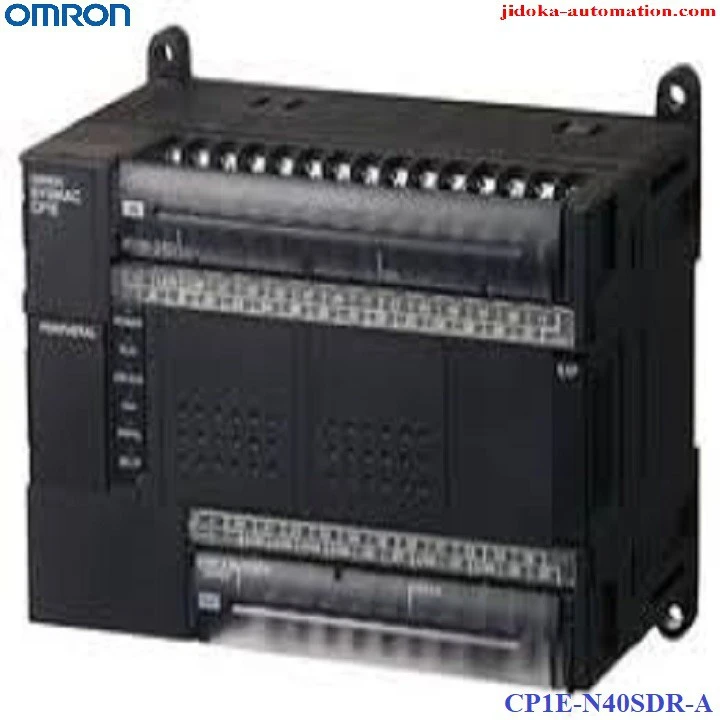

PLC Omron CP1E-N40SDR-A

1. Tổng quan & Điểm nổi bật

• Dòng CP1E – Application Model (Renewal‑type, “N‑type”), tích hợp cổng USB và RS‑232C, thích hợp cho kết nối máy tính lập trình và thiết bị mở rộng

• Số I/O cơ bản: 24 ngõ vào (24 VDC), 16 ngõ ra relay

• Bộ nhớ: 8 K bước chương trình, 8 K word dữ liệu

2. Nguồn & Tiêu thụ điện

• Nguồn cấp: 100–240 VAC (50/60 Hz)

• Tụt áp hoạt động: 85–264 VAC

• Dòng tiêu thụ:

  • 5 V: 0.21 A

  • 24 V: 0.09 A

  • Tổng công suất ~70 VA (theo Radwell)

3. Hiệu năng & Bộ nhớ

• Program capacity: 8 000 bước lệnh.

• Data memory: 8 000 word (một số nguồn ghi 8 K words)

• Cổng giao tiếp: cổng USB (lập trình), RS‑232C tích hợp

4. Số I/O & Loại

5. Mở rộng & Tính năng nâng cao

• Có thể mở rộng tối đa lên đến 160 I/O bằng cách kết nối modules .

• Hỗ trợ high‑speed counter, pulse output, PWM output cho các ngõ sự kiện thời gian thực.

• Hỗ trợ option board như Serial Option, Ethernet, Analog… cho các dòng N30/40/60 hoặc NA20.

6. Cơ khí & Môi trường

• Kích thước: ~150 × 110 × 85 mm

• Trọng lượng: tối đa 660 g.

• Nhiệt độ hoạt động: 0 °C đến +55 °C, độ ẩm 10–90 % (không ngưng tụ) .

• Môi trường: đạt tiêu chuẩn IEC 61000 (về nhiễu điện, shock & vibration) .

7. Giao tiếp & Kết nối

• Cổng tích hợp: USB, RS‑232C (Port0), (RS‑485 không có trên model này).

• Hỗ trợ Modbus RTU (khi dùng option Serial/Ethernet).

• Có thể gắn thêm Option Boards (serial, Ethernet, analog...) cho tính năng lan truyền dữ liệu và kết nối PLC tới HMI, biến tần, thiết bị công nghiệp .
