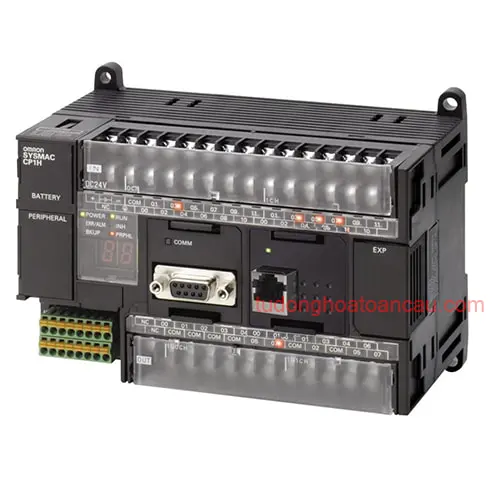

PLC Omron CP1H

1. Tổng quan & Điểm nổi bật

• Dòng CP1H là PLC compact hiệu suất cao, hỗ trợ điều khiển vị trí đa trục cùng bộ đếm/xung nhanh, tương đương hiệu năng CJ1M

• Các model phổ biến:

  • CP1H‑X: điều khiển 4 trục, ngõ ra relay/transistor, bộ nhớ 20 K lệnh

  • CP1H‑Y: xung đầu ra 1 MHz, 2 trục

  • CP1H‑XA: tương đương X + tích hợp 4 ngõ analog vào và 2 ra

• Tích hợp USB, các cổng IO tùy chọn (RS‑232, RS‑485, Ethernet, LCD…)

2. Nguồn & Môi trường

3. I/O tích hợp & Hiệu năng

• I/O: gồm 40 điểm (24 DI 24 VDC + 16 DO)

• Cạnh cao sự kiện/xung:

  • High-speed counter 4 trục: 100 kHz (X, XA), 1 MHz (Y)

  • Pulse outputs 4 trục: 100 kHz (X, XA), 1 MHz (Y)

• Tốc độ xử lý: tương đương CJ1M, khoảng 500 lệnh tại tốc độ cao, instruction basic ~0.55 μs

4. Bộ nhớ & Tính năng nâng cao

• Dung lượng chương trình: 20 000 bước lệnh.

• Bộ nhớ dữ liệu (CIO/Dm/HR): flash nội bộ, lưu giữ khi mất điện; thời gian giữ >10 ms (AC) / >2 ms (DC) .

• RTC, display: có đồng hồ thời gian thực, màn hình LED 2 chữ số, analog adjuster và external analog input (0‑10 V, 256 bước)

5. Mở rộng & Giao tiếp

• Giới hạn mở rộng: tối đa 7 CP1W/CPM1A expansion I/O units + 2 CJ special I/O units

• Cổng giao tiếp:

  • USB (mặc định), cộng thêm 2 option boards (RS‑232, RS‑422/485 hoặc Ethernet)

  • Giao thức hỗ trợ: Modbus‑RTU, DeviceNet, PROFIBUS, EtherNet/IP, PROFINET, EtherCAT… theo option board

6. Kích thước & Cơ khí

• Kích thước: 150 × 110 × 85 mm (HxWxD) .

• Trọng lượng: ~660 g

• Tiêu chuẩn: CE/UL/cUL, EMC (IEC 61000), độ rung/shock chuẩn công nghiệp .

7. Phần mềm lập trình

• Phần mềm: sử dụng CX‑Programmer (CX‑One), hỗ trợ ladder, structured text (ST), function block, trace/debug. Yêu cầu phiên bản ≥ 6.1

8. Ứng dụng & Tóm tắt
