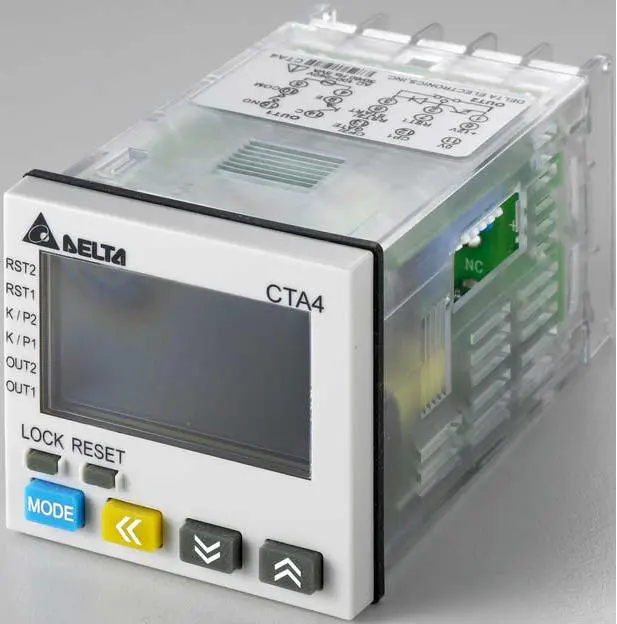

Timer/Counter Delta CTA

1.Tổng quan & Ứng dụng

• Thương hiệu: Delta Electronics

• Chức năng: Timer (định thời), Counter (đếm), Tachometer (đo tốc độ) – hỗ trợ cả chế độ kết hợp Timer + Counter

• Kích thước mặt trước: 48 × 48 mm (¼ DIN)

• Hiển thị: LCD hai dòng, 6 chữ số, màn hình hiện SV/PV, các ký hiệu hoạt động

• Ứng dụng: Đếm số sản phẩm, định thời, đo độ dài, kiểm soát vị trí, đo tốc độ quay v.v.

2.Nguồn & Ngõ vào

• Nguồn cấp: AC 100–240 V 50/60 Hz hoặc DC 21.6–26.4 V (model D)

• Công suất tiêu thụ: ≤10 VA (AC) hoặc ≤5 W (DC)

• Ngõ vào: Chọn tín hiệu PNP (4.5–30 VDC) hoặc NPN (đầu vào không điện áp, ON ≤2 V)

• Tốc độ xung tối đa: lên tới 10 000 xung/giây (10 kpps)

3.Chức năng chính

1. Timer: 12 chế độ – Off-Delay, On-Delay, Cycle, Power-On Delay…

2. Counter: Đếm lên, đếm xuống, đếm theo lô, đếm kép, tổng đếm

3. Tachometer: Đo tốc độ quay, hiển thị tốc độ hiện tại.

4. Timer + Counter: Chạy đồng thời hai chức năng

5. Pre-scale: Chuẩn hóa xung để hiện đúng đơn vị thực tế .

4.Ngõ ra & Giao tiếp

• Output 1: Relay SPST 5 A/250 VAC + Transistor NPN 100 mA/30 VDC

• Output 2: Tùy model CTA4000A: Transistor NPN; CTA4100A: Relay SPDT 5 A

• Kiểm soát ra độc lập cho mỗi chức năng, hỗ trợ cùng lúc cả relay và transistor

5.Thiết lập & Cài đặt

• Cài đặt dễ dàng: DIP-switch mở nhanh các chế độ đếm (tốc độ, hướng, PNP/NPN…)

• Cài đặt chi tiết: Giữ MODE >3 giây để vào menu cấu hình, dùng nút Mode/Up/Down để chỉnh SV, OV, unit, pre-scale… .

• Reset/Lock: Nút Reset riêng, tính năng khóa phím để ngăn thay đổi ngoài ý muốn

6.Chất lượng & Chuẩn chứng

• IP65 cho mặt trước – chống bụi và nước bắn nhẹ

• Chứng nhận CE, UL, RoHS, phù hợp dùng trong môi trường công nghiệp quốc tế

• Khả năng chịu sốc và rung động: 10–55 Hz, 0.75 mm trong 2h và thử rơi
