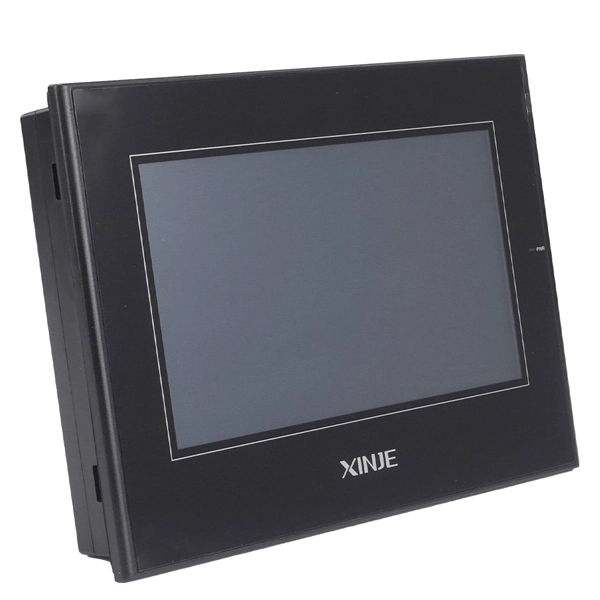

Màn hình HMI Xinje Touchwin TG765S-ET

1. Tổng quan & tính năng nổi bật

• Màn hình 7.0″ TFT-LCD với 16.77 triệu màu, độ phân giải 800 × 480 px.

• Bộ nhớ mạnh: RAM 128 MB + Flash 128 MB, giúp chạy mượt mà, tải hình ảnh nhanh.

• CPU ARM9 400 MHz, tốc độ xử lý cao.

• Màn cảm ứng điện trở 4 dây, hỗ trợ calibration chính xác, tuổi thọ trên 50.000 giờ.

 2. Bộ nhớ & định dạng hiển thị

• Hỗ trợ định dạng hình ảnh BMP/JPG, hiển thị đồ họa động, biểu đồ thanh, đường, XY, báo động, lưu dữ liệu…

• Hỗ trợ đa ngôn ngữ: Tiếng Việt, Anh, Trung, Nhật, Hàn, Pháp, Đức, Ả‑rập…

• Quản lý người dùng qua 9 cấp mật khẩu, bảo mật tốt.

 3. Giao tiếp & cổng kết nối

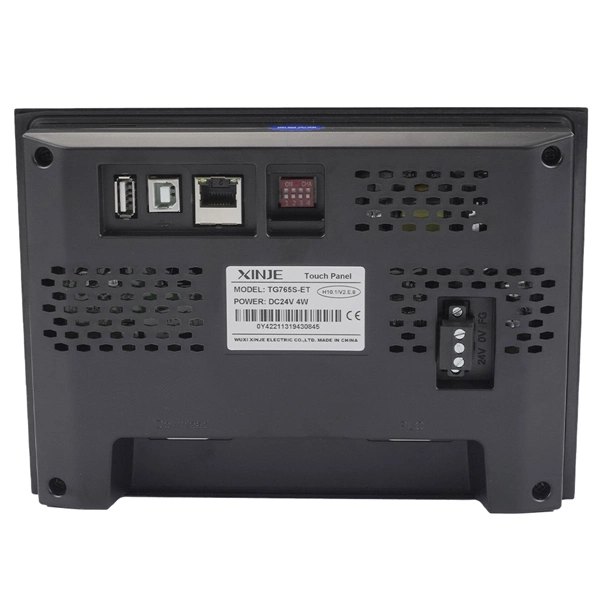

• ET series có thêm: cổng Ethernet 10/100 Mbps (RJ45) bên cạnh 2×USB & 2×RS‑232/422/485

• Các giao thức linh hoạt: Modbus TCP/IP (qua Ethernet), Modbus RTU/ASCII (qua cổng COM)

• USB-A (host) cho ổ USB, USB-B (client) để tải chương trình, sao lưu dễ dàng.

 4. Điện & tiêu thụ

• Nguồn cấp 24 VDC (22–26 V), dòng tiêu thụ khoảng 200 mA .

• Hỗ trợ chỉnh sáng màn hình (MT/WT)

 5. Kích thước & khung vỏ

• Kích thước tổng thể (W×H×D): 205.4 × 146.5 × 38.5 mm.

• Khoét tủ cần: 192 × 139 mm (đi kèm kẹp giữ panel).

• Trọng lượng: ~0.45 kg (~1 lb)

• Cấp bảo vệ mặt trước: IP65 (chống bụi/nước nhẹ).

 6. Các chức năng phần mềm

• Phần mềm lập trình TouchWin (miễn phí), hỗ trợ drag-n-drop, điều khiển C-block, báo động, recipe, biểu đồ thời gian thực, log…

• Hỗ trợ mô phỏng online/offline (SCADA nhỏ), tải/chạy nhanh, mô phỏng thiết kế trực tiếp
